Vigo Danovan Saputra

Tugas Pendahuluan 2 Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Gambar Rangkaian Simulasi

3. Video Simulasi

4. Prinsip Kerja Rangkaian

5. Link Download

1. Kondisi [Kembali]

Percobaan 3 kondisi 9

Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 566 uF dan resistor sebesar 3 kΩ.

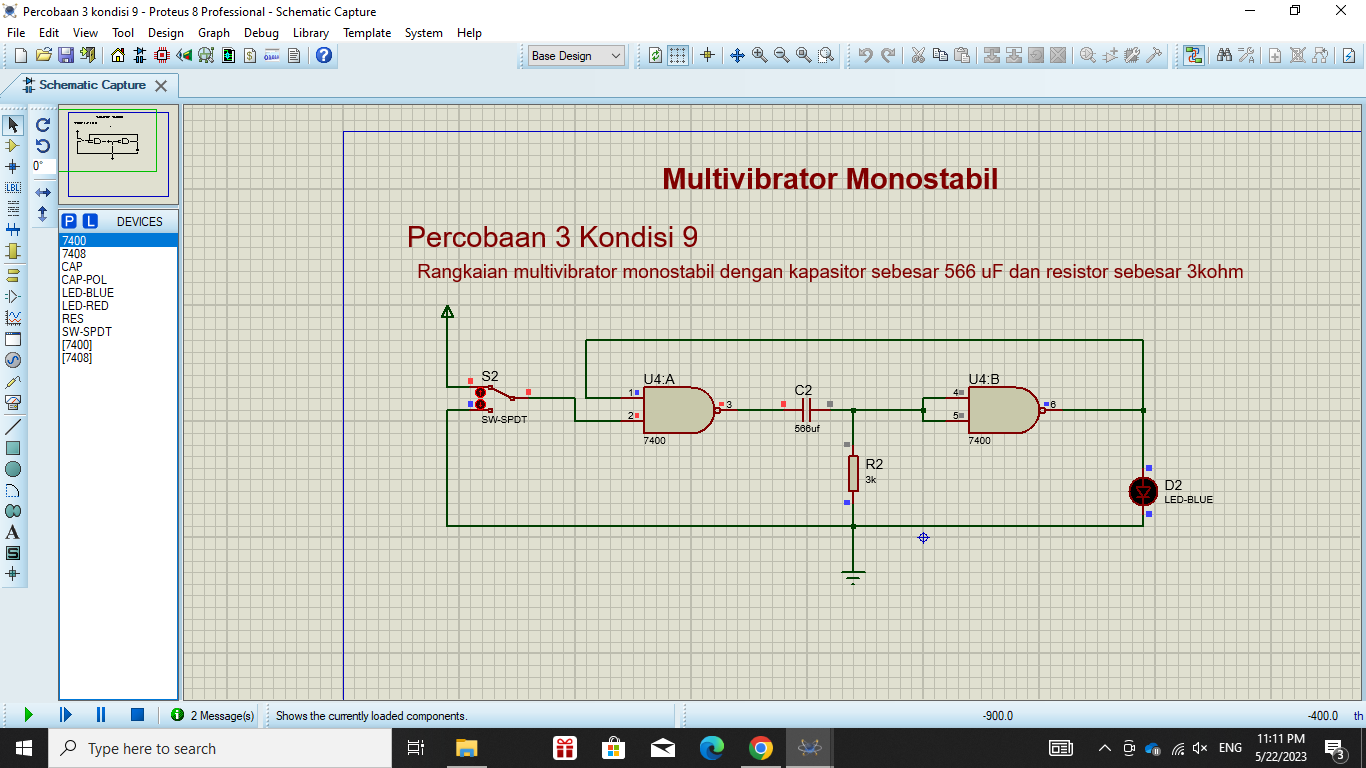

2. Gambar Rangkaian Simulasi [Kembali]

3. Video Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Pada percobaan 3 kondisi 9 dimana terdapat rangkaian multivibrator monostabil dengan kapasitor sebesar 566uF dan resistor sebesar 3kohm. Rangkaian multivibrator monostabil merupakan rangkaian yang hanya stabil pada satu kondisi saja. Maksud dari stabil pada satu kondisi saja adalah ketika yang awalnya input dari rangkaian berlogika 1 kemudian diubah inputnya menjadi logika 0 maka grafik gelombang yang awalnya di angka 1 turun ke 0 tetapi hanya sebentar atau sesaat karena dia akan kembali ke stabil nya yang awal yaitu ketika bernilai 1, itu dinamakan memiliki satu keadaan stabil.

Perpindahan sesaat dari bentuk gelombang tersebut di pengaruhi oleh kapasitor, dimana fungsi dari kapasitor itu adalah menyimpan energi. Pada rangkaian percobaan yang terlihat, terdapat gerbang logika yang digunakan yaitu gerbang NAND sebanyak 2 buah. Salah satu input dari gerbang NAND 1 dihubungkan ke ouput gerbang NAND yang kedua. Jika nilai kapasitornya besar maka capasitor tersebut akan penuh dan terjadi peluruhan yang menyebabkan led tidak menyala. Karena pada percobaan ini menggunakan nilai kapasitor yang cukup besar, maka mengakibatkan terjadinya peristiwa jatuh tegangan di rangkaian tersebut, sehingga tidak ada arus yang mengalir pada rangkaian tersebut yang mengakibatkan led nya tidak menyala. Tetapi apabila nilai kapasitornya kecil, maka jatuh tegangannya juga kecil, sehingga arus pada rangkaian tersebut mengalir yang menyebabkan led menyala (hidup).
